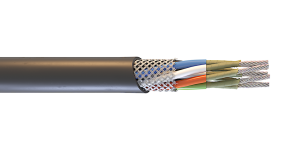

Огнестойкий монтажный кабель МКШ
Огнестойкий монтажный кабель МКШ
Описание 7SE-МКШ
Огнестойкие кабели могут работать до 180 минут в условиях пожара. Их оболочка выполняется из ПВХ-пластиката и бывает 3-х видов:
1. С низким выделением газа и дыма при горении — «LS».
2. Без галогенов, выделяющих при горении коррозионно-активные вещества — «HF». Применяется в помещениях, оснащённых микропроцессорной техникой, а также для питания электрооборудования АЭС.
3. С низким уровнем токсичности — «LSLTx». Кабели используются в жилых зданиях, общественных, культурных и образовательных учреждениях, применяются в метрополитене, больницах и на спортивных сооружениях.
С помощью МКШ осуществляют межприборный монтаж. Предназначен для электрических устройств с переменным напряжением 500 В, частотой до 400 Гц, и с постоянным напряжением 750 В.

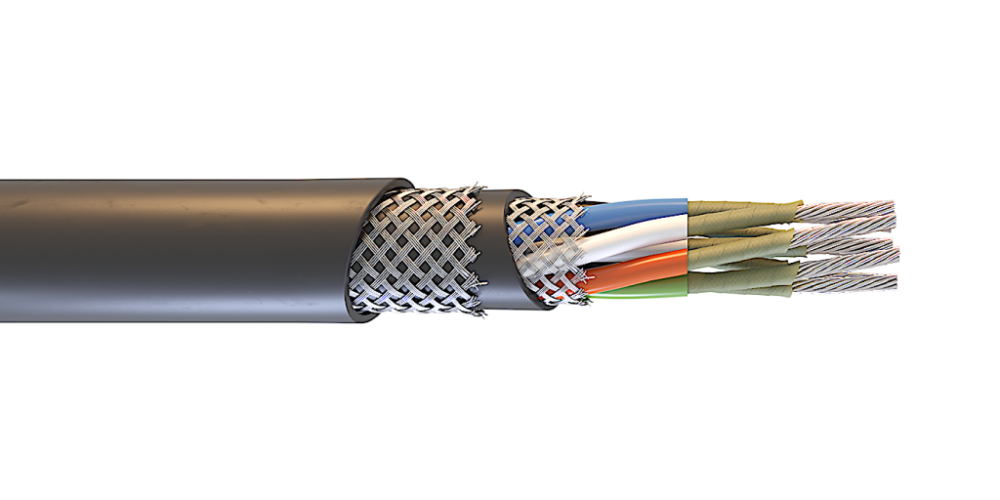

Скрутка может быть пучковой для МКШ и парной для МКШВ. Конструкция огнестойких кабелей включает:
1. Токопроводящую многопроволочную луженую жилу из меди.
2. Огнестойкий барьер, представляющий кремнийорганическую резину или ленту, содержащую слюду.
3. Изоляцию, для которой используется ПВХ-пластикат.
4. Оболочку «LS», «HF» или «LSLTx».
Кабели дополнительно могут иметь:
1. Общий экран из медных луженых проволок.
Модели: МКЭШнг(А)-FR, МКЭШВнг(А)-FR, МКЭКШнг(А)-FR, МКЭКШВнг(А)-FR.
2. Броню в виде оплетки стальными оцинкованными проволоками.
Модели: МКЭКШнг(А)-FR, МККШВнг(А)-FR, МКЭКШВнг(А)-FR.
3. Внутреннюю оболочку, которая вместе с бронёй обеспечивает защиту от грызунов.
Модели: МККШнг(А)-FR, МКЭКШнг(А)-FR, МККШВнг(А)-FR, МКЭКШВнг(А)-FR
Варианты исполнения МКШнг(А)-FR и МККШнг(А)-FR:
«М» — медная жила.
«вб» — водоблокирующий.
«УФ» — без галогенов, устойчив к воздействию солнечного света.
«МБ» — без галогенов, маслобензостойкий.
«ХЛ» — устойчив к холоду.
Для МКЭШнг(А)-FR и МКЭКШнг(А)-FR варианты исполнения будут включать также общие экраны из медных проволок и алюмофольгированной пленки, маркированные «эм» и «Эал».
Кабели МКШВнг(А)-FR, МККШВнг(А)-FR, МКЭШВнг(А)-FR и МКЭКШВнг(А)-FR могут иметь дополнительно экранизированные проволоками пары с маркировкой «э».
Технические характеристики 7SE-МКШ
Минимальный радиус изгиба при монтаже
от 6D
Картинки
258402
Сечения жил
0,35 или 1,5 кв. мм
Число жил
от 2 до 74
Число пар
от 1 до 37
Минимальный срок службы
от 30 лет
