Узел УС-1ду (EI-90) 3750
Узел УС-1ду (EI-90) 3750
Описание

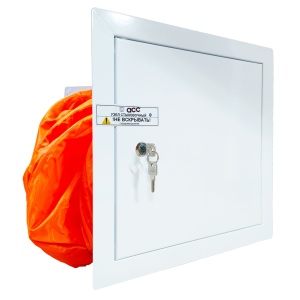

УЭлементы узла УС-1ду: наружная дверца с замком и задняя панель, которая, в свою очередь, состоит из корпуса, заслонки и соединительного рукава.
Стыковочный узел монтируется в шахту дымоудаления таким образом, чтобы задняя панель выходила в коридор или другую комнату. При этом наружная дверца закрепляется над задней панелью. Для установки соединительного узла УС-1ду в шахте делают проём 200х200 мм, далее его ступенчато расширяют до размера 300х300 мм.
Работа с узлом УС-1ду начинается с открытия дверцы и надевания его рукава на напорный с соединительной муфтой. Эти элементы необходимо зафиксировать при помощи затяжного устройства. Далее нужно открыть заслонку и включить дымосос. ОТВ, распылённое из автоматических установок пожаротушения, выбрасываются в шахту дымоудаления.
Технические характеристики
Врезные размеры: панель задняя, мм
200 * 200
Внешние размеры: панель задняя, мм
300 * 300
Врезные размеры: дверца наружная, мм
300 * 300
Внешние размеры: дверца наружная, мм
360 * 360
Ширина
36
Длина
36
Высота
7
